无论是Linux还是其他操作系统,开机启动最开始的流程由BIOS完成。当电脑上电后,BIOS首先会初始化BIOS内部状态、外部接口、检测并setup硬件。这个最开始的阶段称为开机自检(POST, Power On Self Test)。随后BIOS进入启动阶段,会检查启动介质,找到bootloader,将其加载至内存并跳转至bootloader执行。
本文以SeaBIOS为例,介绍x86架构下BIOS在启动流程所做的工作。SeaBIOS是16bit x86 BIOS的开源实现,也是qemu和kvm默认的BIOS。

实模式

x86实模式出现于Intel 8088时期,8088 CPU公有20位地址总线,8个16进制通用寄存器以及4个段寄存器(CS DS SS ES)以及3个专用寄存器(IP SP FLAGS)。要通过16位寄存器寻址20位地址空间,8088引入了分段的方法:

物理地址 = 段寄存器 << 4 + 段内偏移

如此,通过16bit的段寄存器和段内偏移便能寻址20位地址空间,计算出的地址便是实际物理地址,这也是“实”模式的由来。

First Instruction

系统上电后,BIOS最初便在16bit实模式下工作。x86-64环境下,BIOS的第一条指令位于CS(0xF000h):IP(0xFFF0h)所指向的地址。刚才提及,上电之初,BIOS在16bit实模式下工作,最大寻址1MB,按照实模式下的寻址规则:(0xF000h << 4) + (0xFFF0h) = 0xFFFF0h。那么开机启动之后,第一条指令会在0xFFFF0h执行?其实不然,开机执行的第一条指令在0xfffffff0h处执行。分段模式下的每个段寄存器寻址的实际物理地址缓存在段描述符高速缓冲寄存器中,这个寄存器对于程序员是不可见的,段描述符高速缓冲寄存器就是通过硬件加速分段模式下的寻址速度。CS段寄存器对应的段描述符高速缓冲寄存器存储的是物理地址0xFFFFFFF0h,该物理地址称为Reset vector

执行qemu-kvm -monitor stdio -S命令查看机器启动执行的第一条指令:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[root@192 lab1]# qemu-kvm -monitor stdio -S
QEMU 2.12.0 monitor - type 'help' for more information
(qemu) VNC server running on ::1:5901

(qemu) info registers
EAX=00000000 EBX=00000000 ECX=00000000 EDX=000006d3
ESI=00000000 EDI=00000000 EBP=00000000 ESP=00000000
EIP=0000fff0 EFL=00000002 [-------] CPL=0 II=0 A20=1 SMM=0 HLT=0
ES =0000 00000000 0000ffff 00009300
CS =f000 ffff0000 0000ffff 00009b00
SS =0000 00000000 0000ffff 00009300
DS =0000 00000000 0000ffff 00009300
FS =0000 00000000 0000ffff 00009300
GS =0000 00000000 0000ffff 00009300
LDT=0000 00000000 0000ffff 00008200
TR =0000 00000000 0000ffff 00008b00
GDT= 00000000 0000ffff
IDT= 00000000 0000ffff
CR0=60000010 CR2=00000000 CR3=00000000 CR4=00000000
...

CS寄存器为0xf000EIP寄存器为0000fff0CS寄存器对应的段基址是0xffff0000,该段最能容纳0x0000ffff字节。如此,起始物理地址便是0xfffffff0,便是Reset vector

但是0xFFFFFFF0h仍然高于实模式下的最大物理地址空间1MB,为啥BIOS可以访问到了?0xFFFFFFF0h实际是BIOS ROM映射到地址空间的地址,而非在实模式寻址RAM的物理地址:

0xFFFE_0000 - 0xFFFF_FFFF: 128 kByte ROM mapped into address space

查看SeaBIOS源码,BIOS第一条指令会执行什么:

1
2
3
4
        ORG 0xfff0 // Power-up Entry Point
.global reset_vector
reset_vector:
ljmpw $SEG_BIOS, $entry_post

ORG是一个

1
2
3
4
// Specify a location in the fixed part of bios area.
.macro ORG addr
.section .fixedaddr.\addr
.endm

ORG 0xfff0会定义一个名为.fixedaddr.0xfff0的ELF section,构建阶段,layoutrom.py脚本会检测名称中包含”.fixedaddr.”的section,并在最终的链接脚本中指定该section加载到的物理地址。
可见,第一条指令会执行一个长跳转(普通跳转只会更新EIP寄存器,长跳转还会更新CS寄存器)至0xf000:0xe05b

1
2
3
4
5
6
7
8
9
10
11
12
src/config.h:
// Important real-mode segments
#define SEG_IVT 0x0000
#define SEG_BDA 0x0040
#define SEG_BIOS 0xf000

src/romlayout.S:
ORG 0xe05b
entry_post:
cmpl $0, %cs:HaveRunPost // Check for resume/reboot
jnz entry_resume
ENTRY_INTO32 _cfunc32flat_handle_post // Normal entry point

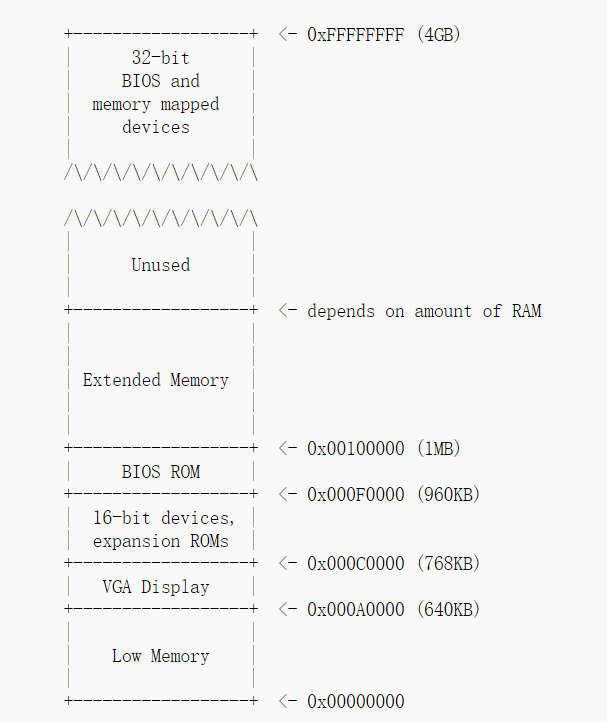

第一条指令便是跳转到1MB以下的0xfe05b处执行,如下图所示,该地址处于BIOS ROM区域。BIOS ROM内存区域是BIOS shadow内存区域,当前该内存区域是BIOS在ROM/flash实际存储中的一份只读拷贝。由于CPU访问flash/ROM的速度/带宽要慢于CPU访问RAM的速度,BIOS shadow可以加快CPU访问BIOS程序的速度。

首先通过HaveRunPost全局变量判断是否经历过POST阶段,若经过POST阶段,则跳过POST阶段执行resume。否则切换到32bit保护模式执行handle_post函数进入POST阶段。

1
2
// Indicator if POST phase has been started (and if it has completed).
int HaveRunPost VARFSEG;

POST Phase

切换到32bit保护模式

我们首先看下进入32bit保护模式是如何实现的:

1
2
3
4
5
6
7
8
9
10
11
12
13
src/entryfuncs.S:
// Reset stack, transition to 32bit mode, and call a C function.
.macro ENTRY_INTO32 cfunc
xorw %dx, %dx
movw %dx, %ss
movl $ BUILD_STACK_ADDR , %esp
movl $ \cfunc , %edx
jmp transition32
.endm

src/config.h:
// Various memory addresses used by the code.
#define BUILD_STACK_ADDR 0x7000

首先设置堆栈段寄存器ss为0,BIOS ROM的程序堆栈处于low memory地址空间(0x7000)。这里的cfunc是函数Label,被传递到edx寄存器,transition32切换到32bit保护模式之后,会跳转到该地址执行。

transition32将CPU转换成32bit:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
src/entryfuncs.S:
// Declare a function
.macro DECLFUNC func
.section .text.asm.\func
.global \func
.endm


src/romlayout.S:
// Place CPU into 32bit mode from 16bit mode.
// %edx = return location (in 32bit mode)
// Clobbers: ecx, flags, segment registers, cr0, idt/gdt
DECLFUNC transition32
.global transition32_nmi_off
transition32:
// Disable irqs (and clear direction flag)
cli
cld

// Disable nmi
movl %eax, %ecx
movl $CMOS_RESET_CODE|NMI_DISABLE_BIT, %eax
outb %al, $PORT_CMOS_INDEX
inb $PORT_CMOS_DATA, %al

// enable a20
inb $PORT_A20, %al
orb $A20_ENABLE_BIT, %al
outb %al, $PORT_A20
movl %ecx, %eax

transition32_nmi_off:
// Set segment descriptors
lidtw %cs:pmode_IDT_info
lgdtw %cs:rombios32_gdt_48

// Enable protected mode
movl %cr0, %ecx
andl $~(CR0_PG|CR0_CD|CR0_NW), %ecx
orl $CR0_PE, %ecx
movl %ecx, %cr0

// start 32bit protected mode code
ljmpl $SEG32_MODE32_CS, $(BUILD_BIOS_ADDR + 1f)

.code32
// init data segments
1: movl $SEG32_MODE32_DS, %ecx
movw %cx, %ds
movw %cx, %es
movw %cx, %ss
movw %cx, %fs
movw %cx, %gs

jmpl *%edx

DECLFUNC宏定义名为.text.asm.transition32的section,transition32以及transition32_nmi_off都在该section,这两个符号通过.global对链接器可见。

首先关中断并清空方向标志位。过去,为了节省存储空间,很多功能都被合并集成在一个有“空间”的芯片上,控制NMI中断使能、CMOS控制器、RTC时钟都放在CMOS中。

1
2
3
4
5
6
7
8
src/hw/rtc.h:
#define PORT_CMOS_INDEX 0x0070
#define PORT_CMOS_DATA 0x0071

// PORT_CMOS_INDEX nmi disable bit
#define NMI_DISABLE_BIT 0x80
...
#define CMOS_RESET_CODE 0x0f

关闭NMI中断的步骤如下:

  1. 0x70端口,写入NMI diable bit(0x80)以及选择CMOS寄存器,接着要通过0x71端口从同一选择CMOS寄存器读取才算完成关闭NMI操作:
    1
    outb (0x70, (NMI_disable_bit << 7) | (selected CMOS register number));
  2. 0x71端口读取选择CMOS寄存器完成关闭NMI中断:
    1
    inb (0x71, (NMI_disable_bit << 7) | (selected CMOS register number));
    随后开启A20总线以便访问1MB以上的物理地址空间。8086/8088实模式下,最大能够访问的物理地址是0xFFFF:0xFFFF0x10FFEF。访问该物理地址需要21根地址线,然而8086/8088仅有20根地址总线,因此改地址会被截断成0x0FFEF。后续80x86 CPU为了兼容这种回环现象,设计了A20总线,当A20总线为1,第21位以及更高位都有效;反之,高位为0,兼容回环现象。
    1
    2
    3
    // PORT_A20 bitdefs
    #define PORT_A20 0x0092
    #define A20_ENABLE_BIT 0x02
    可见通过往A20 0x92I/O端口置位第2 bit位开启A20总线。
    随后通过lidtwlgdtw两条命令加载idtrgdtr寄存器,设定中断描述符表和全局描述符表。32bit保护模式下的分段寻址和实模式有较大差异。偏移值同实模式一样,只不过变成了32bit。段值仍然放在以前的16bit寄存器,不过寄存器存放的不是段基址,而是段选择符。通过段选择符不仅能够索引全局/局部描述符表获取段描述符中的基址,还能够描述当前访问操作的特权级实现段保护。

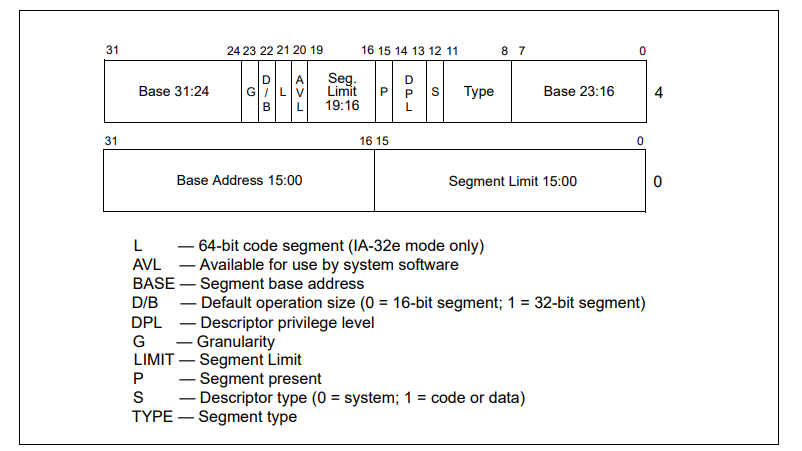

段描述符表rombios32_gdt_48如代码所示,对比段描述符结构,则一目了然。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// Dummy IDT that forces a machine shutdown if an irq happens in
// protected mode.
u8 dummy_IDT VARFSEG;

// Protected mode IDT descriptor
struct descloc_s pmode_IDT_info VARFSEG = {
.length = sizeof(dummy_IDT) - 1,
.addr = (u32)&dummy_IDT,
};

// GDT
u64 rombios32_gdt[] VARFSEG __aligned(8) = {
// First entry can't be used.
0x0000000000000000LL,
// 32 bit flat code segment (SEG32_MODE32_CS)
GDT_GRANLIMIT(0xffffffff) | GDT_CODE | GDT_B,
// 32 bit flat data segment (SEG32_MODE32_DS)
GDT_GRANLIMIT(0xffffffff) | GDT_DATA | GDT_B,
// 16 bit code segment base=0xf0000 limit=0xffff (SEG32_MODE16_CS)
GDT_LIMIT(BUILD_BIOS_SIZE-1) | GDT_CODE | GDT_BASE(BUILD_BIOS_ADDR),
// 16 bit data segment base=0x0 limit=0xffff (SEG32_MODE16_DS)
GDT_LIMIT(0x0ffff) | GDT_DATA,
// 16 bit code segment base=0xf0000 limit=0xffffffff (SEG32_MODE16BIG_CS)
GDT_GRANLIMIT(0xffffffff) | GDT_CODE | GDT_BASE(BUILD_BIOS_ADDR),
// 16 bit data segment base=0 limit=0xffffffff (SEG32_MODE16BIG_DS)
GDT_GRANLIMIT(0xffffffff) | GDT_DATA,
};

// GDT descriptor
struct descloc_s rombios32_gdt_48 VARFSEG = {
.length = sizeof(rombios32_gdt) - 1,
.addr = (u32)rombios32_gdt,
};

随后通过设置CR0寄存器:关闭分页模式、使能CPU cache、设置CPU cache Write-through、并开启保护模式:

1
2
3
4
5
6
src/x86.h:
// CR0 flags
#define CR0_PG (1<<31) // Paging
#define CR0_CD (1<<30) // Cache disable
#define CR0_NW (1<<29) // Not Write-through
#define CR0_PE (1<<0) // Protection enable

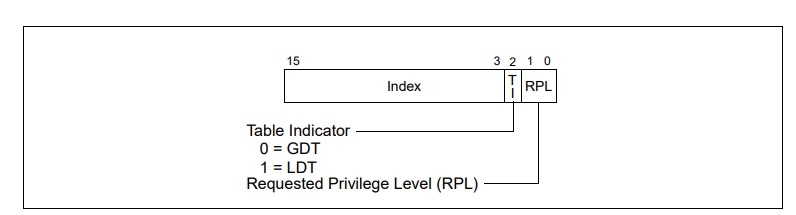

最终,通过长跳转ljmpl跳转至32bit保护模式,CS寄存器存储的段选择符为01000B,即RPL = 0,执行在特权级0上;TI = 0,段选择符索引GDT;Index = 1,索引GDT中的第一个段描述符。段描述符中基址是0x0Segment Limit0xfffffG(Granularity)flag置位,表示该段的范围是0x100000 * 4KB = 4GB

1
2
3
4
src/config.h:
// Segment definitions in protected mode (see rombios32_gdt in misc.c)
#define SEG32_MODE32_CS (1 << 3)
#define SEG32_MODE32_DS (2 << 3)

这里的1f要区分清楚。指的是前方第一个标签为“1”的位置,而不是代表十六进制数0x1F。下一个标签“1”就是这个指令的下一条。所以,看起来这个跳转是没有价值的。实际上,在cr0寄存器被设定好之前,下一条指令已经被放入流水线。而再放入的时候这条指令还是在实模式下的。所以这个ljmp指令是为了清空流水线,确保下一条指令在保护模式下执行。[1]

随后初始化所有的数据段寄存器ssdsesfsgs$SEG32_MODE32_DS。段描述符中基址是0x0Segment Limit0xfffffG(Granularity)flag置位,段的大小都是4GB。进入实模式后,所有段寻址的地址空间都是[0, 4G),当前地址空间不再是分段的,而是完整的一大块,即“平坦模型”。

随后跳转到32bit保护模式下的handle_post函数。

handle_post

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
src/post.c:
// Entry point for Power On Self Test (POST) - the BIOS initilization
// phase. This function makes the memory at 0xc0000-0xfffff
// read/writable and then calls dopost().
void VISIBLE32FLAT
handle_post(void)
{
if (!CONFIG_QEMU && !CONFIG_COREBOOT)
return;

serial_debug_preinit();
debug_banner();

// Check if we are running under Xen.
xen_preinit();

// Allow writes to modify bios area (0xf0000)
make_bios_writable();

// Now that memory is read/writable - start post process.
dopost();
}

post阶段最开始的启动串口调试等细节我们就忽略,着重关注make_bios_writabledopost

前面提到BIOS ROM内存区域是BIOS shadow内存区域,该内存区域是BIOS ROM/flash在内存中的只读拷贝。make_bios_writable就是用于让这段内存可写,以便后续更改一些静态分配的全局变量。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// Setup for code relocation and then relocate.
void VISIBLE32INIT
dopost(void)
{
code_mutable_preinit();

// Detect ram and setup internal malloc.
qemu_preinit();
coreboot_preinit();
malloc_preinit();

// Relocate initialization code and call maininit().
reloc_preinit(maininit, NULL);
}

code_mutable_preinit通过设置全局变量HaveRunPost为1,防止重复进入POST阶段。

根据SeaBIOS官方文档[2]描述,POST阶段可以分为如下四个子阶段:

  • preinit: 代码重定位之前的初始化操作
  • init: 初始化内部变量和接口
  • setup: setup硬件和驱动
  • preboot: 所有接口初始化工作完成,准备启动

SeaBIOS的代码重定位是为了释放部分占用的BIOS ROM空间,将原本很小的内存空间留给Option ROM、BIOS table以及运行时的存储空间。直接看maininit的最后代码部分startBoot准备启动:

1
2
3
4
5
6
7
8
9
10
11
12
13
// Begin the boot process by invoking an int0x19 in 16bit mode.
void VISIBLE32FLAT
startBoot(void)
{
// Clear low-memory allocations (required by PMM spec).
memset((void*)BUILD_STACK_ADDR, 0, BUILD_EBDA_MINIMUM - BUILD_STACK_ADDR);

dprintf(3, "Jump to int19\n");
struct bregs br;
memset(&br, 0, sizeof(br));
br.flags = F_IF;
call16_int(0x19, &br);
}

bootloader工作在16bit的实模式,call16_int切换至实模式并调用int 0x19h软件中断(software-generated interrupt),进入BIOS的BOOT阶段。

The INT n instruction permits interrupts to be generated from within software by supplying an interrupt vector number as an operand.

软件(生成)中断源自CPU主动执行特定的指令(x86下的int指令)产生中断,而非源自CPU接收的外部硬件产生的中断。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
src/stacks.h:
#define call16_int(nr, callregs) do { \
extern void irq_trampoline_ ##nr (void); \
__call16_int((callregs), (u32)&irq_trampoline_ ##nr ); \
} while (0)

src/romlayout.S:
// IRQ trampolines
.macro IRQ_TRAMPOLINE num
DECLFUNC irq_trampoline_0x\num
irq_trampoline_0x\num :
int $0x\num
lretw
.endm

IRQ_TRAMPOLINE 02
IRQ_TRAMPOLINE 05
IRQ_TRAMPOLINE 10
IRQ_TRAMPOLINE 13
IRQ_TRAMPOLINE 15
IRQ_TRAMPOLINE 16
IRQ_TRAMPOLINE 18
IRQ_TRAMPOLINE 19
IRQ_TRAMPOLINE 1b
IRQ_TRAMPOLINE 1c
IRQ_TRAMPOLINE 4a

可见irq_trampoline_0x19实际执行:

1
2
int $0x19
lretw

maininit->interface_init->ivt_init初始化中断向量表:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
src/post.c:
// Initialize software handlers.
SET_IVT(0x02, FUNC16(entry_02));
SET_IVT(0x05, FUNC16(entry_05));
SET_IVT(0x10, FUNC16(entry_10));
SET_IVT(0x11, FUNC16(entry_11));
SET_IVT(0x12, FUNC16(entry_12));
SET_IVT(0x13, FUNC16(entry_13_official));
SET_IVT(0x14, FUNC16(entry_14));
SET_IVT(0x15, FUNC16(entry_15_official));
SET_IVT(0x16, FUNC16(entry_16));
SET_IVT(0x17, FUNC16(entry_17));
SET_IVT(0x18, FUNC16(entry_18));
SET_IVT(0x19, FUNC16(entry_19_official));
SET_IVT(0x1a, FUNC16(entry_1a_official));
SET_IVT(0x40, FUNC16(entry_40));

src/romlayout.S:
// int 18/19 are special - they reset stack and call into 32bit mode.
DECLFUNC entry_19
entry_19:
ENTRY_INTO32 _cfunc32flat_handle_19
...
.global entry_19_official
entry_19_official:
jmp entry_19

0x19软件中断会执行handle_19,BIOS进入了BOOT阶段。

BOOT Phase

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
src/boot.c:
// Determine next boot method and attempt a boot using it.
static void
do_boot(int seq_nr)
{
if (! CONFIG_BOOT)
panic("Boot support not compiled in.\n");

if (seq_nr >= BEVCount)
boot_fail();

// Boot the given BEV type.
struct bev_s *ie = &BEV[seq_nr];
switch (ie->type) {
case IPL_TYPE_FLOPPY:
printf("Booting from Floppy...\n");
boot_disk(0x00, CheckFloppySig);
break;
case IPL_TYPE_HARDDISK:
printf("Booting from Hard Disk...\n");
boot_disk(0x80, 1);
break;
case IPL_TYPE_CDROM:
boot_cdrom((void*)ie->vector);
break;
case IPL_TYPE_CBFS:
boot_cbfs((void*)ie->vector);
break;
case IPL_TYPE_BEV:
boot_rom(ie->vector);
break;
case IPL_TYPE_HALT:
boot_fail();
break;
}

// Boot failed: invoke the boot recovery function
struct bregs br;
memset(&br, 0, sizeof(br));
br.flags = F_IF;
call16_int(0x18, &br);
}

// INT 19h Boot Load Service Entry Point
void VISIBLE32FLAT
handle_19(void)
{
debug_enter(NULL, DEBUG_HDL_19);
BootSequence = 0;
do_boot(0);
}

do_boot从第一个启动项进行启动,以常见的硬盘(IPL_TYPE_HARDDISK)为例:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
src/boot.c
// Boot from a disk (either floppy or harddrive)
static void
boot_disk(u8 bootdrv, int checksig)
{
u16 bootseg = 0x07c0;

// Read sector
struct bregs br;
memset(&br, 0, sizeof(br));
br.flags = F_IF;
br.dl = bootdrv;
br.es = bootseg;
br.ah = 2;
br.al = 1;
br.cl = 1;
call16_int(0x13, &br);

if (br.flags & F_CF) {
printf("Boot failed: could not read the boot disk\n\n");
return;
}

if (checksig) {
struct mbr_s *mbr = (void*)0;
if (GET_FARVAR(bootseg, mbr->signature) != MBR_SIGNATURE) {
printf("Boot failed: not a bootable disk\n\n");
return;
}
}

tpm_add_bcv(bootdrv, MAKE_FLATPTR(bootseg, 0), 512);

/* Canonicalize bootseg:bootip */
u16 bootip = (bootseg & 0x0fff) << 4;
bootseg &= 0xf000;

call_boot_entry(SEGOFF(bootseg, bootip), bootdrv);
}

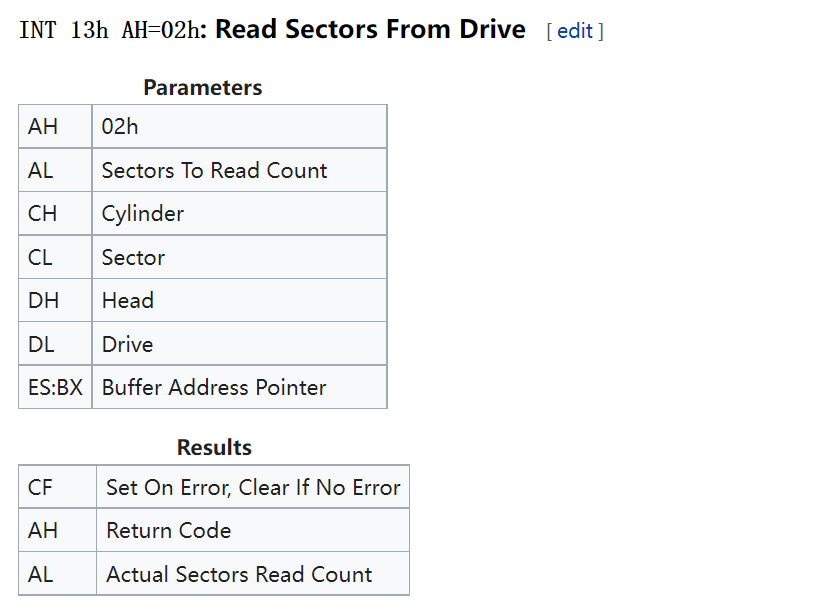

int 0x13H从硬盘读取第一个扇区(MBR)至ES:BX,BX初始化为0,因此MBR的内容读取到0x07c0:0x0int 0x13H相关寄存器参数[3]:

GET_FARVAR(bootseg, mbr->signature)便是校验MBR签名0xaa55,确认读取到的内容就是MBR扇区。
最后的规范化(Canonicalize)操作为了让后续调用bootloader时,段地址:偏移地址为0x0:0x7c00而非0x07c0:0x0
最后调用call_boot_entry跳转至0x0:0x7c00地址,转移至bootloader执行,此时系统仍处于16bit实模式。

我们写一个简单的bootloader,看看BIOS启动跳转到bootloader的效果:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
boot.S:

.global _start
.text
.code16
_start:
mov $0x21, %al
mov $0x0e, %ah
mov $0x00, %bh
mov $0x07, %bl
int $0x10

jmp .

.space 510-(.-_start)
.word 0xaa55

构建[4]并运行:

1
2
# gcc -Wl,--oformat=binary -Wl,-Ttext=0x7c00 -Wl,--build-id=none -nostartfiles -nostdlib -m32 -o boot.bin boot.S
# qemu-kvm -nographic -drive format=raw,file=boot.bin

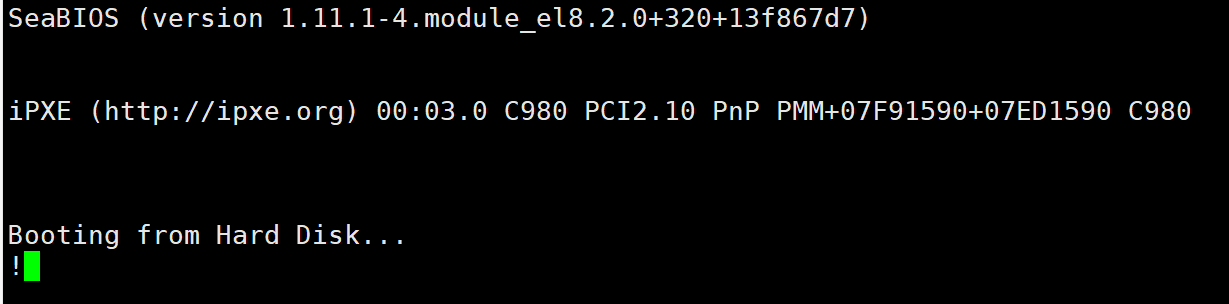

bootloader程序很简单,就是向屏幕输出!

Reference

[1] SeaBIOS实现简单分析
[2] Execution_and_code_flow
[3] INT 13H Wikipedia
[4] Calculating padding length with GAS AT&T directives for a boot sector?

Comments
